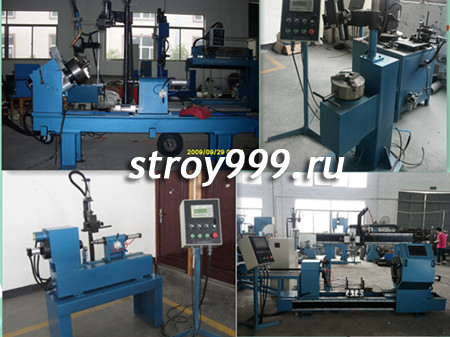

Станок установки для сварки кольцевых швов
Сведения об оборудовании:
Ручной трёхкулачковый патронустанавливается на головке вращения, с приспособлением к большим диапазону диаметра изделия и хорошей употребительностью.
Головка вращания осуществляется ступенчатое коррегирование, уголок вращания следующимобразом: 0°, 30°, 45°, 60°, 90°?
Редукционный двигатель постоянного тока с бесступенчатымрегулированием скорости приводится в движение вращательной головкой иустанавливается измерительный выключатель сварочного источника питания.
Используется трехмерный регулировочный механизм для положения ручной регулировки горелки во время начальнойсварки.Используется пневматический подъемный механизм для собственного подъема.
Свариваемые материалы:
нержавеющая сталь,
низкоуглеродистая сталь,
оцинкованная сталь,
алюминиевые сплавы (при наличии источника AC/DC)
Процессы сварки:
аргонодуговая сварка TIG,
плазменная сварка,
сварка на постоянном и переменном (для алюминия) токе;
плазма-пайка- при наличии аппарата плазменной сварки и блока подачи проволоки,
TIG-пайка,
полуавтоматическая сварка МИГ/МАГ
Основные техническиепараметры:
|
модель
|
HGT-3C
|
HF-300W
|
HF-300WS
|
HF-300L
|
HF-300LY
|
|
Управляемый источник питания
|
220V 50HZ
|
|
Источник питания для сварки
|
380V 50HZ
|
|
Толщина сварочных изделий
|
По формой продушины шва
|
|
Диаметр шпинделя
|
30
|
50
|
|
Скорость вращения головки
|
1~10rpm/min
|
0.6~6rpm/min
|
|
Скорость сварки
|
120-1200мм за минуту
|
|
|
Диаметр вращения изделия
|
Φ≤350mm
|
Φ≤550mm
|
Φ≤600mm
|
|
Грузоподъемность изделия
|
≤30kg
|
≤50kg
|
≤250kg
|
|
Регулируемый уголок головки
|
0°, 30°, 45°, 60°, 90°
|
|
Длина ручной подстройки горелки
|
X±30mmY±30mmZ±30mm
Xось±30mm , Yось±30mm, Z ось±30mm
|
|
Максимальный допустимый сварочный ток
|
500A
|
