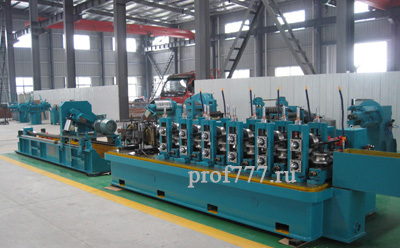

Линия по производству сварных труб модель JB50
Линия для производства высокочастотной сварной трубы: Технологический процесс этого оборудования построен на высокочастотной сварке, обеспечивающий ровный и крепкий сварочный шов, который не уступает по прочности свариваемому металлу.
Технические характеристики линии:
Диаметр готовой трубы:20.7-63.5мм (квадратная труба 20х20-50х50)
Толщина стенки готовой трубы: 0.5-2.0 мм
Длина готовой трубы: 3-12 м
Скорость производства: 20-100 м/мин
Вес катушки: до 2.5т.

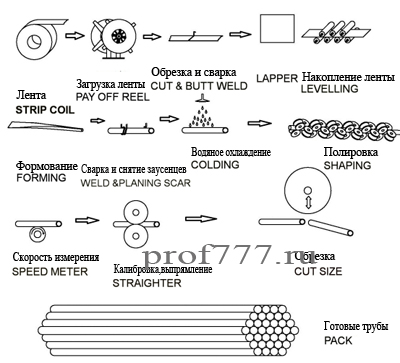

Технологический процесс:
С помощью этой линии сварки оцинкованные трубы нужно добавить устройство дабавки оцинка после снятие грата

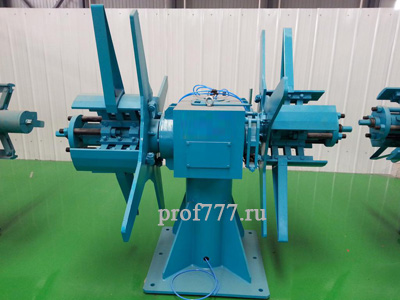

Разматыватель(бывает гидравлический и впевматический)
Двухсторонная подача катушки,180 градусов вращения, пневматический тормоз. Вес катушки до 2.5т. Ширина ленты: 80-200мм внешний диаметр: 450-550мм, внутренний диаметр:800-1500мм

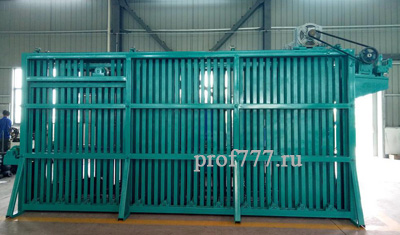

Накопитель стальной полосы
Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии. Двигатель: YСТ 7.5кВт

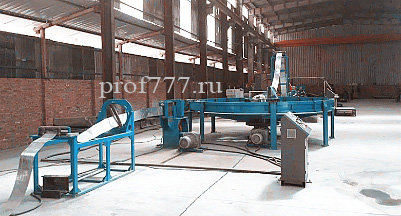

Устройство для хранения и подачи ленты
Хранение количество катушек ленты, чтобы обеспечить непрерывное производство без остановки линии.диаметр 4.5м.скорость 180м.за минуту.

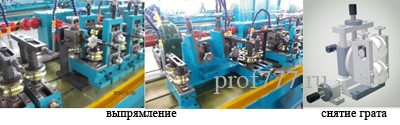

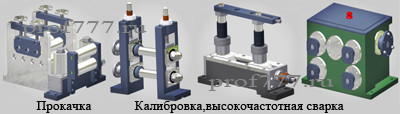

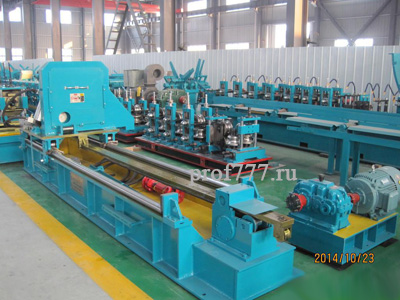

Основная формовочная машина
Летучая пила с компьютером управления(САУ)
Махсимальный диаметр пилы:63.5мм
Долщина пилы:2.0мм
Длина и точность пилы:3-12м,≤±3мм
пневматический
Размер пилы:500мм
Потянутый мотор:15кВт.
Мощность двигателя пилы:15кВа.
Скорость пилы:100м.за минуту.
Приемные столы
Требования к производственному условию:
Питание:380V/220V;50HZ трехфазная четырехпроводная
Мощность основной формовочной машины: Высокочастотный сварочный 200кВт. мощность главного двигателя 132 кВт. Вспомогательный 70кВт. Общая мощность линии: 400кВт.
Помещение: 40м.х5м. Помещение для высокочастотной:5мх4мх2.8м.
Емкость резервуара для воды: 30 м3,Насосы высокого давления 1шт.
Воздушный компрессор 1шт.
Поъемное оборудование 10т.2шт.
Расходные материалы: высокочастотный кабель, подключить устройство
Магнит, пила
Гарантия: 1 год
Срок изготовления: 1.5 месяца
