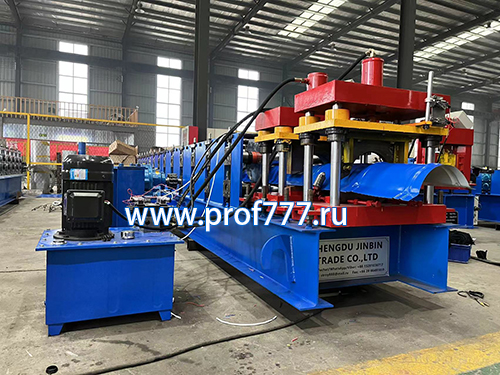

Оборудование для производства фигурного кровельного конька

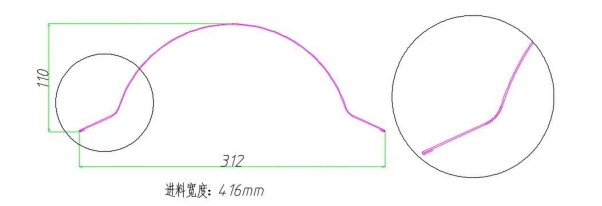

Чертеж фигурного кровельного конька:







Смеха работы:

подача металла ---- профилегиб ---- гидра-вырезание ---- готовый профнастил

Состав и количество данного оборудования:

1.Электрический разматыватель: 1шт

2.Плита введения металла: 1шт

3.Стан профилегибочный: 1шт

4.Отрезное устройство(автоматическое): 1шт

5.Cистема гидравлического пресса: 1шт

6.Система автоматического управления (САУ): 1шт

7.Cчётчик:1шт

Технические характеристики:

Толщина металла:0.3-0.8mm

Ширина обработки металла: 416mm

Скорость производства:10-15m/min

Кол-во рабочих клетей:16 клетей

Диаметр клетей:Φ80mm сплошные

Материал ролики: 45#сталь

Мощность: 1.5+4+3.0=8.5kw

Вес: 4.0T

Детальное описание на составы оборудования:

1.Электрический разматыватель: 1шт

Предназначен для непрерывной подачи ленты из рулона в прокатный стан.

Внутренний диаметр рулона: 508-630мм,

Осевая нагрузка: 3т  Мощность: 3kw

2.Плита введения металла

Поствим оцинкованную сталь на эту плиту для обработки,чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

3.Стан профилегибочный с системой ламинированной плёнки

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод. мощность, 7,5kw.

4.Отрезное устройство(автоматическое)

Установлены на раме прокатного стана.  Нож обеспечивает качественную отрезку профиля необходимой длины. (сталь из Gcr12 )

5.Система гидравлического пресса

Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.

Состов :гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.

Мощность двигателя топливного насоса:3kw Норма гидросмесь:46#

6.Система автоматического управления (САУ)

Оборудование для производства профнастили укомплектовано новейшей системой автоматического управления (на базе современного контроллера Mitsubishi). САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).

Достоинства САУ:

обеспечивает плавный пуск-стоп линии (пуск линии без рывков

нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;

отсутствуют пусковые токи, вызывающие поломки электрической схемы);

обеспечивает долговечность эксплуатации (щадящий режим);

увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);

обеспечивает точность реза по длине +1мм на 6м профиля;

Меню экрана по требованию покупателя можно заказать на Русском и Китайском

7.Счётчик

Счётчик считает отработанную длину профнастила и ИНПч.

Количество: 1 комплект

упаковка линии: Покрытие оборудования ватерпруфа, деревянная подставка.

Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживание на 2 года. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 2 года.







ООО "Цзинь Бинь"
