Линия для производства профнастила модель Н153

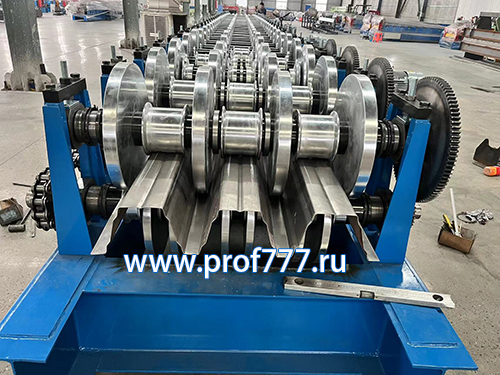

Вид линии Н153:
Основные характиристики
Толщина обработки металла: 0.8 ~1.5mm
Ширина обработки металла: 1500mm
Скорость производства: 25-35 m/min
Режима работы: автоматический
Мощность двигателя приода: 60 кВт.(4шт. Двигателя 15 кВт.)
Предел текучести металла до 350МПа
Максимальный предел прочности до 450МПа
Процесс технологии производства:
Подача металла--профилегиб--гидра-вырезание--готовый профнастил
Схема
Состав данного оборудования:
Шидравлический разматыватель
Стан профилегибочный
Отрезное устройство (гидравлическое)
Система гидравлического пресса
Система автоматического управления (САУ): MITSUBISHI
Счётчик (PLC): Delta
Автоматический приемный стол
Общие сведения конструкции линии:
Гидравлический разматыватель
Он предназначен для непрерывной подачи ленты из рулона в прокатный стан. Можно автоматически сжимать и затягивать. Внутренний диаметр рулона, 508мм, Осевая нагрузка 10тонн.
Стан профилегибочный
Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.
Кол-во рабочих клетей:46 рядов
Диаметр клетей:Φ100mm
Материал ролики: №45 улучшенная сталь, отделка закаленным хромированием, твердость до 62 градусов
Материал станины: 400 Н-образный профиля
Материал вала: 40or, отделка и высокотемпературная закалка и отпуск на 650 градусов.
Отрезное устройство(гидравлическое)
Установлены на раме прокатного стана, обеспечивает высокую устойчивость и долговечность. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. Это устройсиво входит ножа 2шт.(материал из закаленного Cr12 ) Мощность резки обеспечивается гидравлической станцией.
Система гидравлического пресса
Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла. Мощность двигателя топливного насоса: 5.5 kw
Система автоматического управления (САУ)
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления . САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла.
Достоинства САУ:
Обеспечивает плавный пуск-стоп линии (пуск линии без рывков)
Нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
Отсутствуют пусковые токи, вызывающие поломки электрической схемы);
Обеспечивает долговечность эксплуатации (щадящий режим);
Увеличение производительности и улучшение качества выпускаемой продукции;
Обеспечивает точность реза по длине +1мм на 6м профиля;
Русское и английское меню.
Счётчик (PLC):
PLC считает отработанную длину профнастила и принимает MITSUBISHI для реализации автоматического производства всей машины.
Автоматический приемный штабелер
Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля.
Длина стола - 12 метров.
Мощность двигателя: 4 кВт.
