Автоматическая линия для продольной и поперечной резки рулонного металла

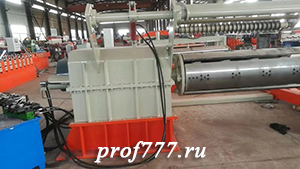

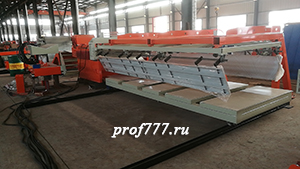

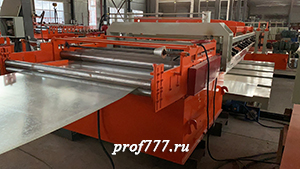

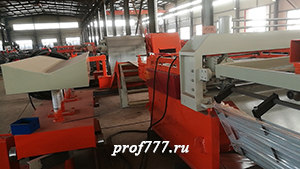

Вид линии:

Процесс технологии производства:

Разматывание рулонного металла ----  нанесения самоклеющейся защтной пленки----правка металлического листа ----вырезание ---- намотка рулоны

Технические характеристики:

Ток питания:AC380/50Hz

Материал для резки: оцинковка, металлопрокат с полимерным покрытием, холодная сталь

Ширина штрипса резки:70-80мм (можно отрегулировать ширину штрипса)

Количество шитрипса:22
Толщина резки металла:0.35-1.2мм

Ширина резки ленты: до 1600мм+10мм
Внутренний диаметр рулона:600 мм  ±20мм;

Максимальная масса рулона до 10 тонн.

Скорость изготовления: 30-40метров за минуту

Сталь ножи:Cr12 молибден-ванадий

Точность резки: ±0.5мм

Обслуживающий персонал 1чел.

Объем линии для производства: 21*4*2м

Вес на целую линию: 18 тонн.

Информация загрузки: 1 контейнер 40″ + 1 контейнер 20″

Состав данной линии:

1.Гидравлический  разматыватель  с загрузочной тележкой

Внутренний диаметр рулона: Φ600 ±20мм

Грузоподъёмность 10тонн.

4 шт. сигмента на разматывателе

Мощность: 5.5 кВт.

С прижимным модулем

Дополнительная опора

Габаритный размер: 1.2*3.5*2м

2. Устройство нанесения самоклеющейся защитной пленки для листа

3. Устройство  для  правки метлического листа

4. Стан для продольной и поперечной резки металла:

Ширина рулона: 1600mm

Толщина металла:0.35-1.2mm

Скорость резки:  до 40 метров за минуту.

Мощность мотора:11 кВт.

Количество ножей: 22 комплектов

Материаллы ножей: Cr12MoV

Диаметр Вала ножей : Φ140mm

Диаметр ножей: Φ220mm

Габаритный размер(правки+резак): 3.4*3.5*1.6м

5.Автоматический транспортно-приемный стол

6.Направляющее устройство

7.Наматыватель  с загрузочно-разгрузочной тележкой

Грузоподъёмность10 тонн.

Мощность:7.5 кВт.

Габаритный размер: 1.2*3.9*2м

8.Система автоматического управления

Срок изготовления: 60 дней
