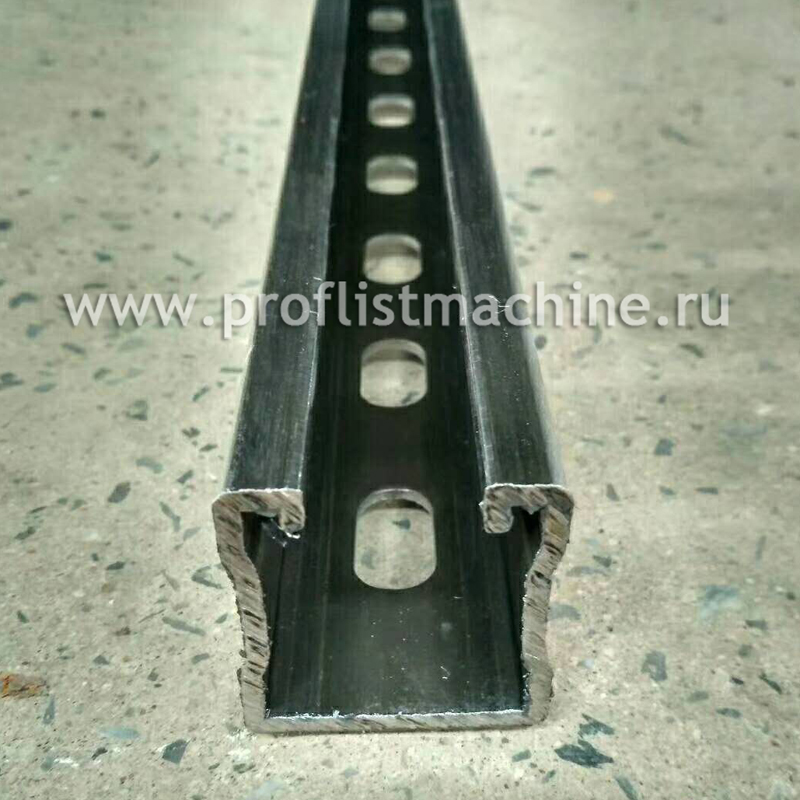

Оборудование для профиля монтажной траверсы
Автоматизированная линия по производству профиля монтажной траверсы
Характеристики линии для профиля монтажной траверсы
Состав линии:
Разматыватель
стан профилегибочный (17 клетей)
гильотина (автоматическое гидравлическое)
маслонасос
система автоматического управления (САУ Япония MITSUBISHI)
счётчик
приемное устройство
|
Общие технические характиристики линии
|
|
Режим работы линии
|
Автоматический
|
|
Количество клетей
|
17
|
|
Диаметр клетей
|
Ф100мм
|
|
Произво-ность линии, п.м. за минуту
|
6-8метров
|
|
Длина изготавливаемых листов профнастила, мм
|
до 12 000
|
|
Толщина ленты, мм
|
1.5-2.5мм
|
|
Электропитание
|
380В, 3-фазное,50Гц
|
|
Материал ножа
|
Cr12Mov
|
|
Материал валов
|
Gr15
|
|
Габариты профилегибочного стана
|
Около 7500*1800*1250 мм
|
|
Потребляемая мощность
|
17Kw
|
|
Вес линии
|
Около 10.0т.
|
Требования к помещению и обслуживающему персоналу:
1)ровный бетонный пол;
2)наличие грузоподъемного механизма (не менее 5 тн);
3)температура в помещении - не ниже +4 °С;
4)наличие площади под склад сырья (4-5 рулонов разных цветов);
5)наличие площади под склад готовой продукции;
6)наличие подъездных путей для автотранспорта.
7) Необходимая произв. площадь, не менее: 17х4 м
8) Обслуживающий персонал: 2 чел. (оператор и подсобный рабочий)
Срок изготовления: 50 дней.
